Engenharia estrutural.
Do modelo à fabricação.
Um ambiente integrado para modelagem, análise estrutural por elementos finitos, dimensionamento, ligações, torres e fabricação — com foco em normas brasileiras e rastreabilidade de engenharia.
As abas seguem a ordem real do trabalho. O que você edita em uma aparece nas outras — e qualquer alteração do modelo descarta os resultados antigos em vez de deixar você apresentar número vencido.
Abrir, salvar e organizar os projetos, com arquivos antigos saneados na abertura.

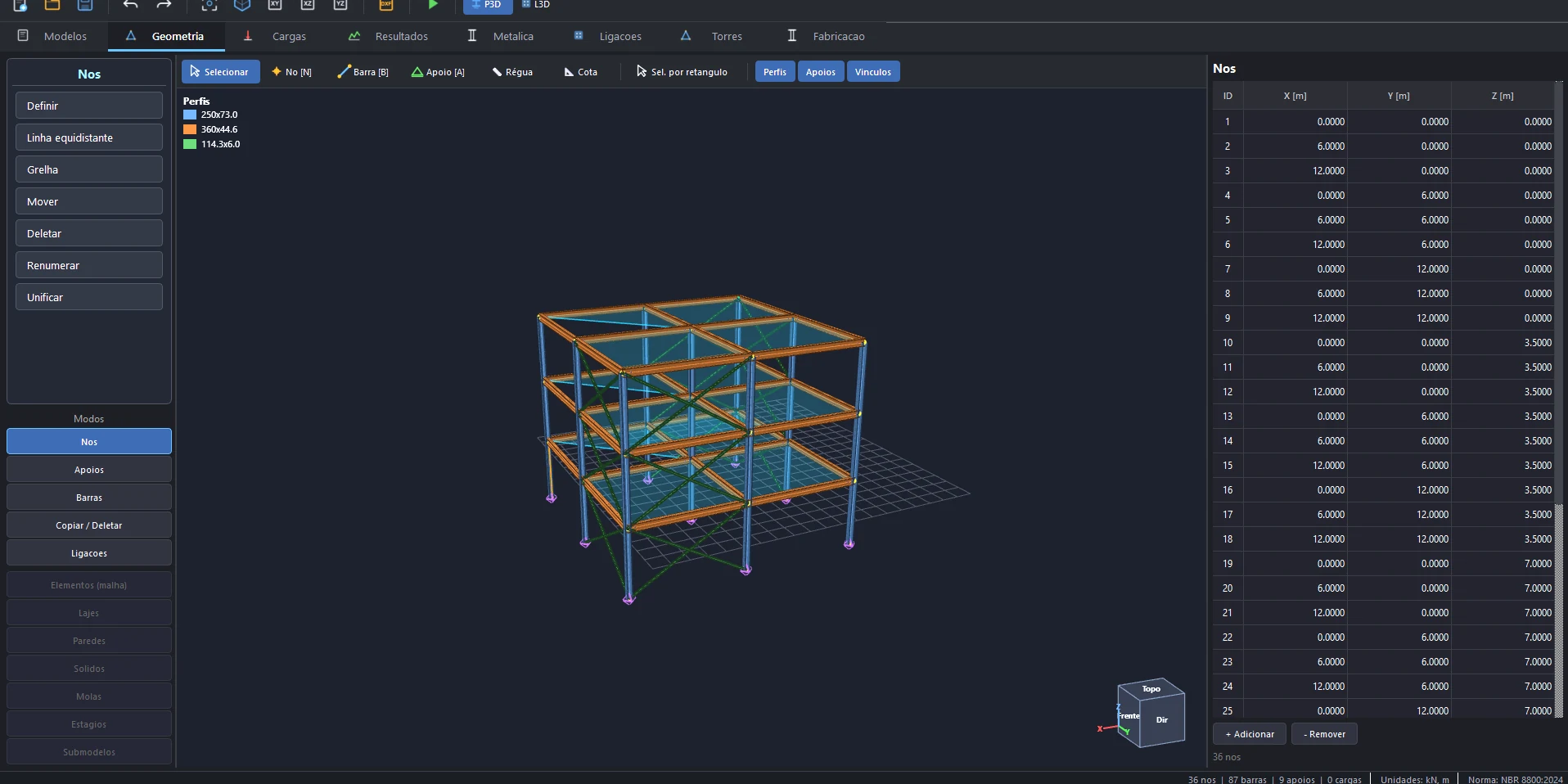

Nós, barras, apoios, liberações, offsets, molas, diafragmas, cópia com offset, unir e dividir barras, desfazer e refazer.
Nodais, distribuídas, pontuais em barra e vento em torre. Casos de carga e combinações manuais ou automáticas pela NBR.

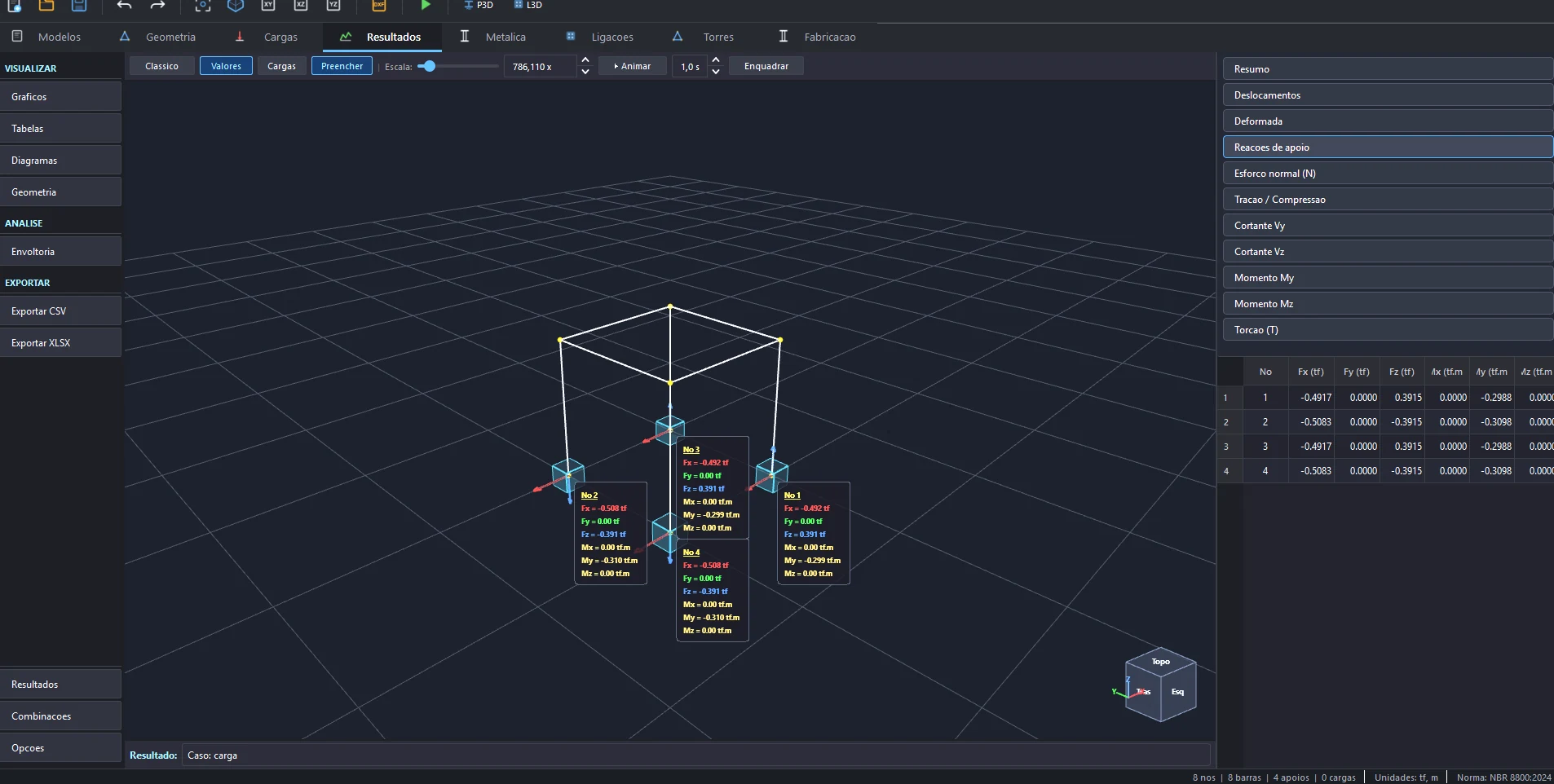

Reações, esforços, deslocamentos, diagramas, envoltória e deformada animada. Exporta CSV e XLSX.

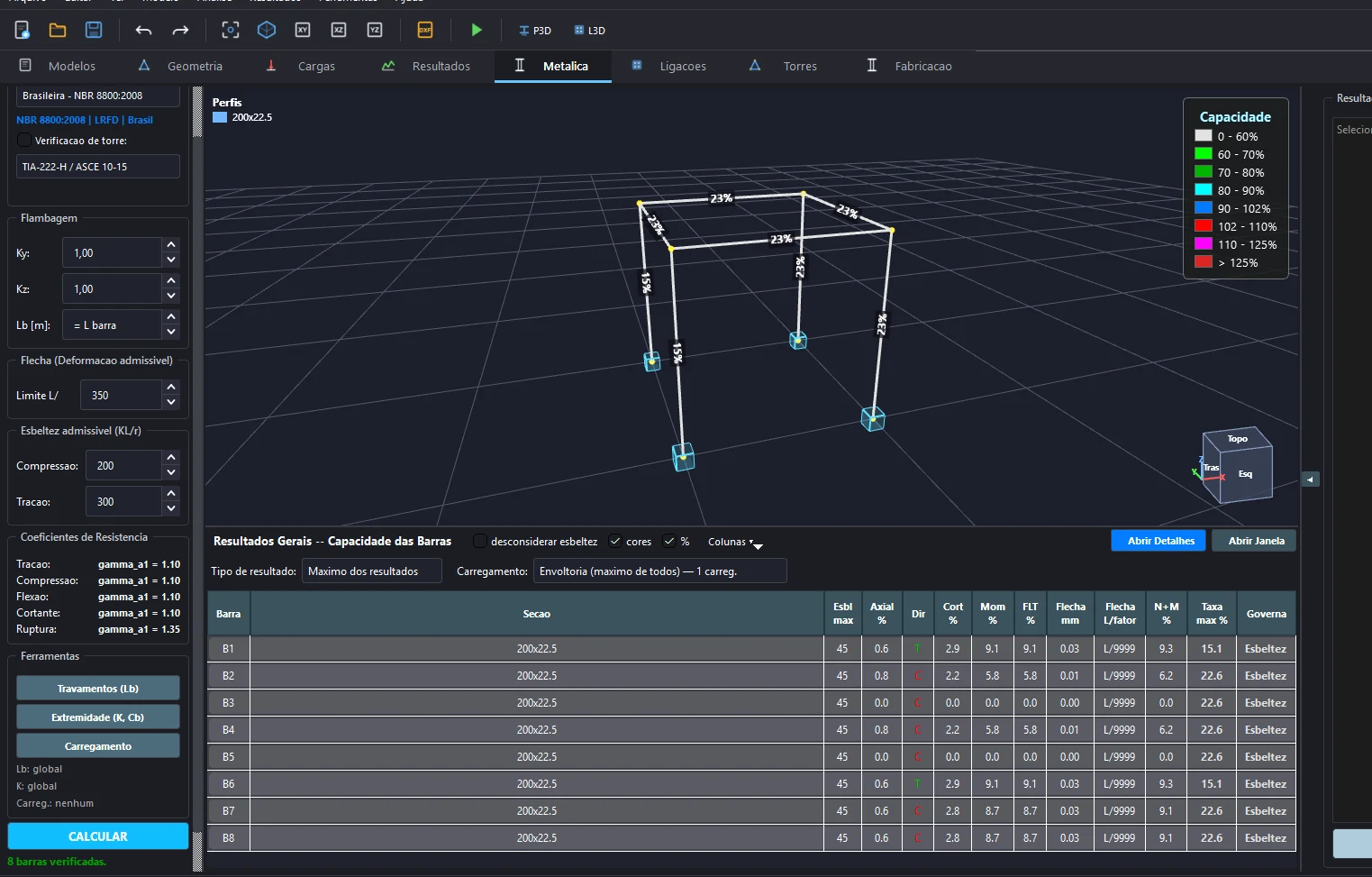

Verificação barra a barra com a taxa que governa, o regime e a cláusula da norma ativa.
Workspace 3D de ligações parafusadas e soldadas, chapas de nó por Whitmore, emendas e parafusos.
Gerador de torres autoportantes: módulos, planos, travamentos, vento NBR 6123 e verificação TIA-222-H.
Numeração de peças, cortes, montagens, quantitativos e saída em DXF.
Elemento de barra com seis graus de liberdade por nó. O que muda o resultado está exposto na interface, não escondido em um valor fixo de fábrica.
O relatório não entrega só a taxa: entrega o regime, os limites e a equação usada, citando a norma ativa. É o que um laudo precisa para ser defendido.

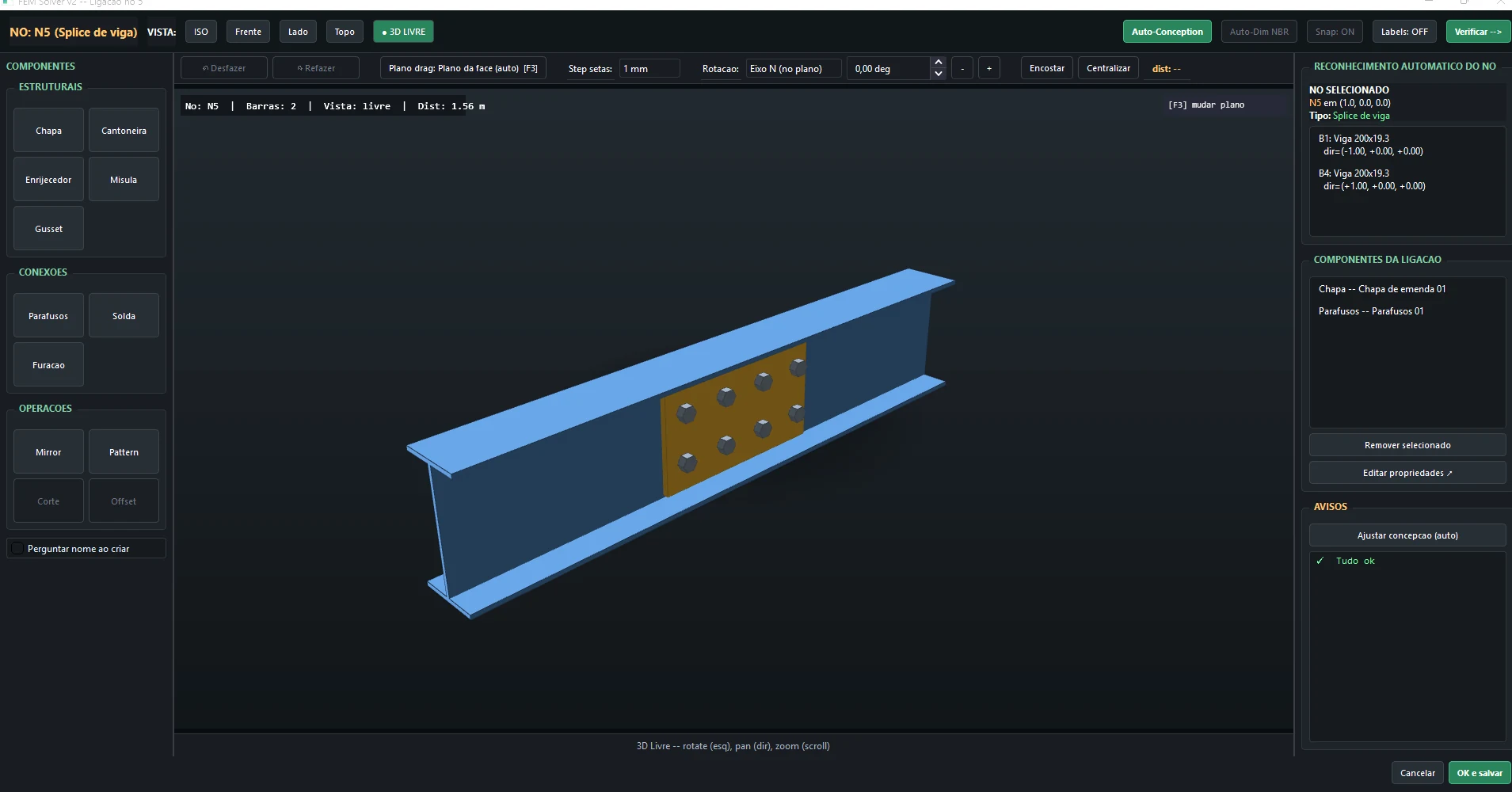

A ligação é modelada em 3D sobre as faces reais do perfil — chapa, parafusos, solda e recortes na posição em que vão ser fabricados. O que você move no workspace é o mesmo que aparece na geometria e no desenho.
Dez modelos montados para exercitar um ponto específico da NBR 8800 — regime elástico e inelástico, FLT, FLM, alma esbelta, interação, flecha, esbeltez — e conferidos linha a linha contra resultados independentes de software comercial consagrado. Nove deles com o relatório de referência em mãos.
| Caso | O que exercita | Divergência |
|---|---|---|
| 01 | Pilar W 200×46,1 — compressão no regime inelástico, curva de flambagem e χ | ≤ 2 % |
| 02 | Pilar de 9 m — compressão elástica e esbeltez perto do limite 200 | ≤ 2 % |
| 03 | Viga sem travamento — FLT elástica, Cb do diagrama e flecha estourada | ≤ 2 % |
| 04 | Mesma viga travada no meio — FLT inelástica, interpolação Mpl–Mr | ≤ 2 % |
| 05 | Viga soldada CS 400×106 — FLM com mesa semicompacta e kc por h/tw | ≤ 2 % |
| 06 | Viga soldada de alma esbelta — Anexo H | corrigido |
| 07 | Flexão oblíqua — interação nos dois eixos | ≤ 2 % |
| 08 | Viga-coluna — interação H1 com B1 | ≤ 2 % |
| 09 | Pórtico deslocável — reações, esforços e deslocamentos | ≤ 2 % |
| 10 | Treliça de cantoneiras — eixos principais | ≤ 3 % |
O caso 06 encontrou um erro nosso. O motor usava largura efetiva onde cabia o Anexo H e ficava 30 % conservador. Foi corrigido, revalidado e coberto por teste automático. É exatamente para isso que a validação existe — e é por isso que ela está publicada aqui em vez de guardada.
O programa é desenvolvido por quem assina laudo. O mesmo cuidado que se cobra de um cálculo vale para o código que o produz.
O trabalho não termina na tela. Tudo que o programa calcula vira documento de projeto, no formato em que ele é cobrado.

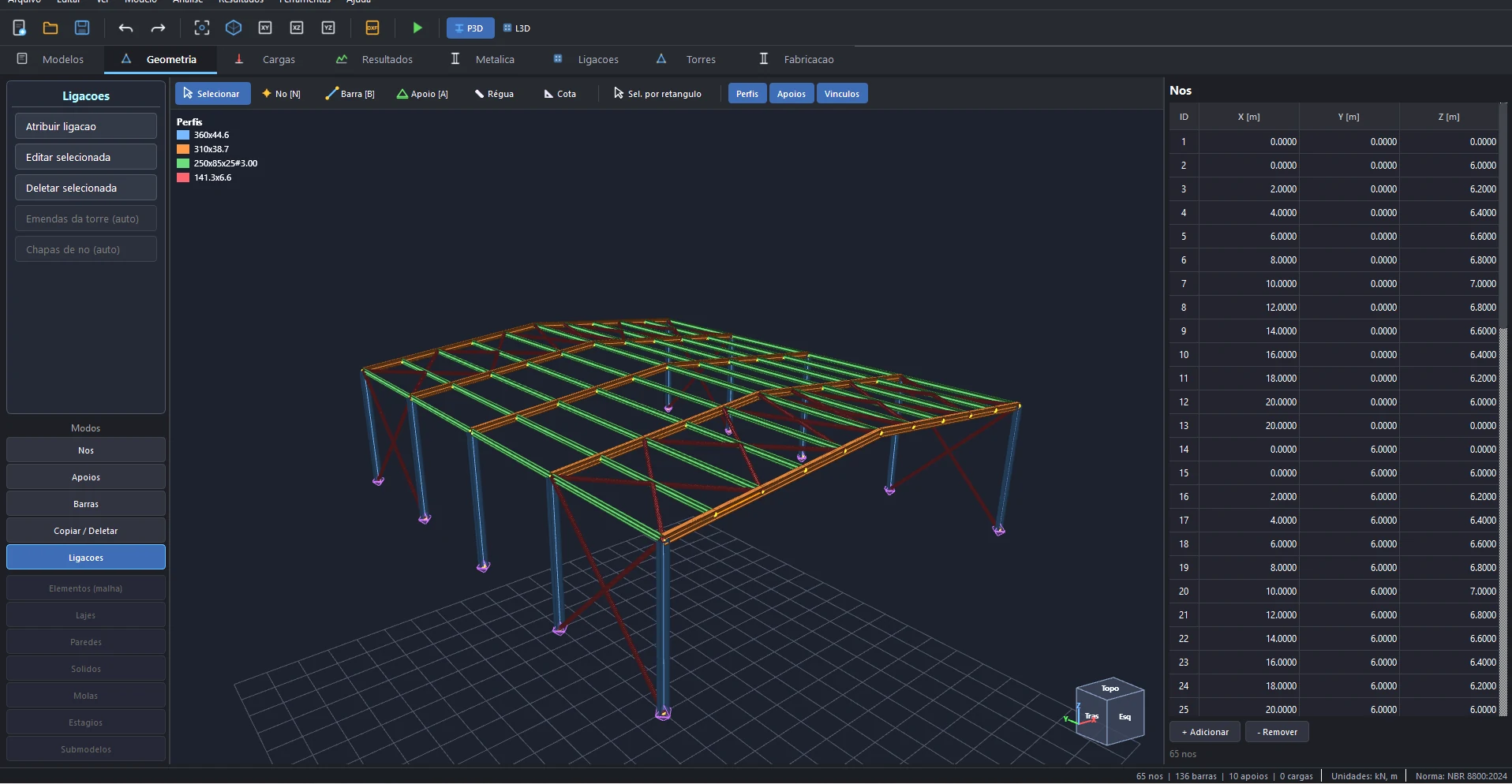

Galpões, pórticos, treliças e mezaninos verificados pela NBR 8800 com o memorial saindo junto. Sem exportar para uma segunda ferramenta só para dimensionar.
Torres autoportantes, mastros, cavaletes e suportes de rooftop — vento pela NBR 6123, verificação TIA-222-H e emendas de montante com os parafusos conferidos.
A cadeia completa em um programa em português, sem cobrança por módulo separado. Se hoje o trabalho sai em planilha, é aqui que ele vira projeto.
Peças numeradas, cortes, montagens, quantitativos e DXF gerados do mesmo modelo que foi calculado — o desenho não descola da verificação.
Mande um projeto seu — o arquivo do programa que você usa hoje, um DXF ou a geometria em planilha — e devolvemos a análise, a verificação e o memorial para você conferir contra o que já tem na gaveta. Licenciamento sob consulta.
